Съезды пересечений в одном уровне проектируют с переходными кривыми, рассчитанными на переменную скорость движения. Длина их должна быть не менее значений, приведенных в табл. 2.

Из условия удобства разбивки съездов очертание кромок проезжей части проектируют коробовыми кривыми, параметры которых указаны на рис. 1 и в табл. 3. Хлебопекарное оборудование в Волгограде

Ширина полос движения должна обеспечивать беспрепятственный поворот автомобилей с прицепом. Для этого на прямых участках ширина проезжей части съезда без возвышающихся бортов должна быть не уже 3,5 м, у начала островков ширина съезда должна быть не уже 4,5–5,0 м, у выезда на главную дорогу 6,0 м;

Очертания островков должны обеспечивать пересечение потоков под оптимальными для следующего маневра углами. Слияние и разделение потоков должно происходить под острыми углами, что ускоряет процесс включения автомобиля в поток или выхода его из потока. Пересечения потоков целесообразны под углами, близкими к 90°.

Неиспользуемая поверхность пересечения закрывается островками; форма островков определяется пересечением право- и левоповоротных съездов;

Углы островков, направленные навстречу движению, округляются кривыми радиусом 1 м. В вершину центрального островка, расположенного на второстепенной дороге, вписывается кривая радиусом 1,5–2 м.

Для безопасности выполнения левых поворотов с главной дороги на проезжей части при высокой интенсивности движения устраивают дополнительные полосы, отделяемые от полосы транзитного движения направляющими островками или разметкой.

При пересечении и примыкании на дорогах I категории рекомендуется устраивать с применением двухуровневых развязок, с использованием переходно-скоростных полос. Правый поворот рассчитывают с помощью «Коробовых кривых».

Левоповоротные кривые рассчитываются индивидуально, но радиусы кривых не должны быть менее 30 м.

Переходно-скоростные полосы используются автомобилями, съезжающими на дорогу или выезжающими на нее. Полосы торможения дают возможность без помех для основного потока снизить скорость движения перед выездом с дороги, полосы разгона – повысить скорость и, не останавливаясь в процессе движения по участку маневрирования выбрать в основном потоке приемлемый интервал для въезда на дорогу.

Ширину переходно-скоростных полос назначают равной ширине основных полос проезжей части, но не менее 3,5 м.

Согласно СНиП 2.05.02–85 длину переходно-скоростных полос определяют как сумму длин отдельных составляющих их участков:

– длинна полосы разгона 180 м;

– длинна полосы торможения 80 м;

– Длина отгона полосы разгона и торможения, 80 м.

Проектирование пересечений с каплевидными и треугольными островками на второстепенных дорогах

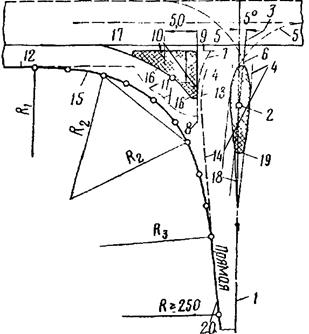

Рисунок 1 – Порядок проектирования пересечений с каплевидным и треугольным островком-указателем на второстепенной дороге

Рекомендуемые параметры каплевидных островков: длина около 25 м, ширина 5–2 м, смещение островка от кромки крайней полосы главной дороги 2–4 м. Рекомендуемые параметры треугольных островков-указателей: смещение островка от кромки крайней полосы главной дороги 1 м, ширина полосы движения между каплевидным и треугольным островками 5 м, стороны островка должны быть, как правило, не менее 5 м и не более 20 м, углы островка выполняются с закруглениями радиусом 0,5 м, ширина полосы движения, примыкающая к треугольному островку справа, с главной дороги на второстепенную принимается равной 4,5 м.
