Анализ возможных методов восстановления и обоснование выбранного варианта
Изношенные детали восстанавливаются под номинальный или ремонтный размеры, ей придают правильную геометрическую форму и соответствующие свойства поверхности, а также устраняют различные механические повреждения.
Эффективность и качество восстановления деталей от технических возможностей способа. Способы, применяемые для восстановления деталей и их поверхностей, приведены в таблице 4.4.
Механическая обработка применяется как самостоятельный способ восстановления, а также в виде операций, связанных с подготовкой или окончательной обработкой деталей, остановленных другими способами. Как отдельный способ восстановления деталей механической обработкой применяют обработку под ремонтный размер и постановку дополнительных ремонтных деталей. Обработкой под ремонтный размер восстанавливают геометрическую форму, требуемую шероховатость и точностные параметры изношенных поверхностей детали.

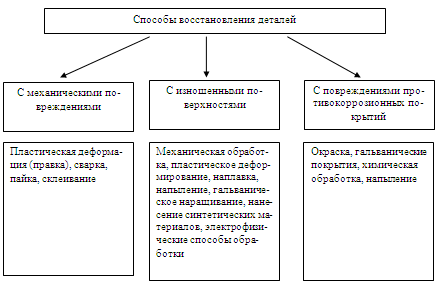

Таблица 4.4. Способы восстановления деталей.
Дополнительные ремонтные детали (ДРД) применяют с целью компенсации износа рабочих поверхностей детали, а также при замене изношенных или поврежденных частей сложных деталей.
Пластическое деформирование применяют при восстановлении размеров деталей, их формы и физико-механических свойств.
Сварка предназначена для устранения механических повреждений деталей (трещин, сколов, пробоин и так далее).
Наплавка применяется для нанесения металлических покрытий на поверхности детали с целью компенсации их износа.
Напыление предназначено для нанесения металлических покрытий на изношенные поверхности восстанавливаемых деталей.
Гальванические и химические способы обработки предназначены:
· хромирование, железение, никелирование – для восстановления изношенных поверхностей;
· цинкование, бронзирование, оксидирование – для защиты от коррозии;
· хромирование, никелирование, оксидирование, цинкование – для защитно-декоративных целей;
· меднение, лужение, свинцование, фосфатирование – для придания поверхностям деталей хорошей прирабатываемости;
· меднение – для защиты науглероженного слоя при цементации;
· меднение, серебрение – для повышения электрической проводимости;
· хромирование, никелирование – для повышения отражательной способности.
Электрофизические способы применяются при обработке деталей, восстановленных нанесением покрытий с высокой твердостью, когда применение механической обработки нецелесообразно.
Деталь блока цилиндра гильза восстанавливается до следующих размерных групп:
Таблица 4.4. Размерные группы гильз цилиндров
Наименование дефектов |
Примечания |
Износ или задиры поверхности гильзы номинального размера более Ø 100,06 мм |
Ø100,0+0.06номинальный размер Ø100,5+0,061-й ремонтный размер Ø101,0+0,062-й ремонтный размер Ø101,5+0,063-й ремонтный размер |
Износ рабочей поверхности гильзы первого ремонтного размера более Ø100,56 мм |
Расточить до второго ремонтного размера |
Износ рабочей поверхности гильзы второго ремонтного размера более Ø101,06 мм |
Расточить до третьего ремонтного размера |
Износ рабочей поверхности гильзы третьего ремонтного размера более Ø101,56 мм |
Гильзы браковать |
Забоины и заусеницы на посадочных поверхностях |
Наплавить и обточить до номинального размера |
Трещины сквозные и обломы посадочных буртиков |
Гильзы браковать |
Трещины на наружной поверхности гильзы |
Разделать трещину и заварить |
