Основные элементы конструкции и технические данные кузова универсального крытого вагона модели 11–217

Информация » Магистральный крытый грузовой вагон марки 11–217 » Основные элементы конструкции и технические данные кузова универсального крытого вагона модели 11–217

Страница 2

Рис. 1

Торцевая стена изготовлена из каркаса, наружной металлической (4) и внутренней деревянной (5) обшивок, обрамленных по полу уголком (6), а по углам – уголком (8).

Каркас состоит из двух угловых (2) и двух промежуточных стоек (3), связанных верхней обвязкой (1). Наружная металлическая (4) обшивка выполнена из гофрированных листов толщиной 3 мм снизу и 2,5 мм сверху, а внутренняя (5) – из влагостойкой фанеры толщиной 10 мм. Угловые стойки (2) изготовлены из гнутого уголка 80х60х6 мм, промежуточные стойки (3) из – П-образного элементы 230х135х6 мм, а верхняя обвязка (1) – из специального профиля толщиной 6 мм. Нижней обвязкой стены служит концевая балка (7) рамы.

Рис. 2

Крыша кузова – цельносварная с четырьмя загрузочными люками (6) диаметром 400 мм и двумя типовыми печными разделками (4).

Рис. 3

К боковым и торцевым стенам кузова крыша крепится заклепками диаметром 10 мм и при ремонте может демонтироваться от кузова. Печные разделы предусмотрены для установки труб печей отопление на случай людских перевозок. На крышу к загрузочным люкам (6) и печным разделам (4) можно подняться по торцевой лестнице и подмосткам (5). Крыша имеет металлический каркас, обшитый снаружи гофрированными листами (3) толщиной 1,5 мм, и две фрамуги (11), с помощью которых крыша крепится к торцевым стенам. Фрамуги выполнены из металлических листов толщиной 2 мм с выштампованной для жесткости и древесно-волокнистой подшивки. Каркас крыши образован набором дуг (1), продольных элементов (2), расположенных в средней части, и двух боковых продольных обвязок. Дуги (1) выполнены из гнутых швеллеров 60х50х3 мм, средние продольные элементы (2) – из гнутого уголка 32х32х3 мм, а боковые обвязки – из двух уголков 56х56х5 мм. Листы наружной обшивки приварены к дугам, продольным элементам и верхней обвязке боковых стен. Между собой листы, крыши сварены внахлестку и для большей жесткости выполнены с поперечно расположенными гофрами высотой 22 мм. Изнутри (рис. 3 а) крыша подшита влагостойкой фанерой толщиной 4 мм в два слоя, которая плотно прилегает к листам кровли снизу, образуя потолок. Фанера прикреплена к обшивке уголком (9) и скобами (10). Ранее подшивка (8) крепилась к деревянным брускам (7) с воздушной прослойкой, что приводило к частым повреждениям подшивки (рис. 5 б).

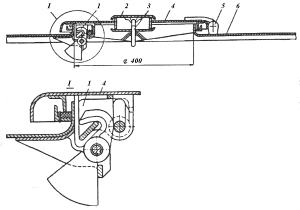

Крышки люков (4) крыши двумя петлями (5) крепят к листу (6) и в закрытом положении фиксируют специальными замками (1), открывающимися изнутри вагона. Крышки (2) печных разделок, установленных на крышках люков (4) удерживаются в закрытом положении винтами (3).

Рис. 4

Таблица 1. Характеристика материалов

Наименование

Материал

Толщина

Рама

Низколегированная сталь 09Г2Д

Боковые стены

Наружная обшивка – низколегированная сталь 09Г2Д

внутренняя обшивка – влагостойкая фанера

снизу 3 мм

сверху 2,5 мм

10 мм

Торцевые стены

Наружная обшивка – низколегированная сталь 10ХНДП

внутренняя обшивка – влагостойкая фанера

снизу 3 мм

сверху 2,5 мм

10 мм

Крыша

Наружная обшивка – низколегированная сталь 10ХНДП

внутренняя обшивка – влагостойкая фанера

1,5 мм

4 мм

Пол

Дерево

металлические листы

55 мм

4 мм

Двери

Фанера

металлические листы

22 мм

1,4 мм

Крышки боковых люков

Штампованные стальные листы

2 мм
