автомобильный стреловой самоходный кран

Рассмотрим на примере: Автомобильный кран второй размерной группы с механическим приводом КС-2561К и КС-2561 К-1 грузоподъемностью 6,3 т монтируют на шасси грузового автомобиля ЗИЛ-431412 или ЗИЛ-433362(4 х 2). На рисунке 1.3 представлен автомобильный кран КС-2561. catering garden party, bia?o

Автомобильный кран КС-2561 К-1

Автомобильный кран КС-2561 К-1

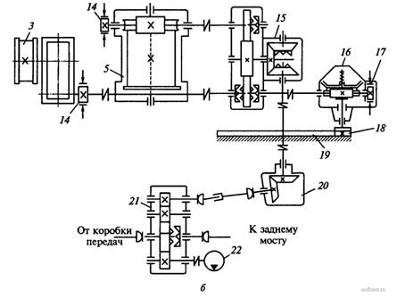

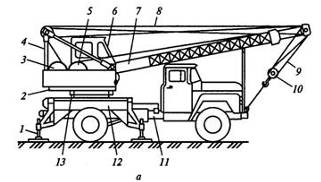

а - общий вид; б - кинематическая схема

Рисунок 1.3- Автомобильный кран КС-2561 К-1

Краны состоят из неповоротной и поворотной частей, опорно-поворотного устройства и стрелового оборудования (рисунок 1.3,а). Поворотная и неповоротная части соединены между собой роликовым опорно-поворотным устройством 13. Неповоротная часть крана включает ходовую раму 12, жестко прикрепленную к раме автошасси 11, коробку отбора мощности, промежуточный конический редуктор, зубчатый венец опорно-поворотного устройства 13, выносные опоры 1 и стабилизирующее устройство. Поворотная часть крана состоит из поворотной платформы 2, на которой смонтированы решетчатая стрела 7, двуногая стойка 4, противовес, грузовая 5 и стреловая 3 лебедки, реверсивно-распределительный механизм, механизм поворота крана и кабина машиниста 6 с рычагами и педалями управления. Краны оснащаются жесткой решетчатой или выдвижной основной стрелой длиной 8 м в выдвинутом положении.

Таблица 1 Техническая характеристика кранов второй размерной группы:

Параметры

Модель КС-2561К, КС-2561 К-1

Грузоподъемность, т:

на выносных опорах

6,3…0,75

без выносных опор

1,2…0,25

Вылет стрелы, м

3,3 .12

Тип стрелы

Решетчатая

Число секций стрелы

Стреловое оборудование*:

основное

Н, В

сменное

У, УГ

Длина стрелы, м

8; 10,4; 12

Наибольшая высота подъема крюка при втянутой стреле, м

8; 10,2; 13

Скорость подъема груза, м/мин

13…19,5

Скорость посадки груза, м/мин

2,2

Частота вращения поворотной платформы, мин-1

0,084…2,65

Скорость изменения вылета крюка, м/мин

4

Скорость передвижения, км/ч:

транспортная

90

рабочая с грузом

5

Привод кранового оборудования

Механический

Базовый автомобиль

ЗИЛ-431412

Мощность двигателя, кВт

110

Габаритные размеры в транспортном положении, мм

10600 х 2500 х 3600

Маcca крана с основной стрелой, кг

8,36 (9,32)

Н - с невыдвижной основной стрелой; В - то же, с выдвижной; У - с невыдвижной удлиненной стрелой; УГ – то же, с гуськом.[5]

В отчете я представил в полной мере роль и незаменимость стрелового самоходного оборудования в жизни человека. Рассмотрел историческое развитие данного вида транспорта, характеристики отдельных моделей (автомобильный кран второй размерной группы с механическим приводом КС-2561К, КС-2561 К-1 и КС-256 на базе ЗИЛ-431412 и ЗИЛ-433362) дающее общее впечатление о занимаемой роли в качестве помощников человека повсеместно.
